Pistón a gas H con enganches para puertas elevables
Pistones para muebles que permiten la apertura de las puertas de madera o con marco de aluminio. Proporcionan una subida amortiguada de la puerta elevable en muebles de cocina, hogar y baño. Dichos pistones amortiguadores se suministran embolsados individualmente con las instrucciones de montaje. Cada bolsa contiene un pistón, un enganche para costado, un enganche para puerta de madera, un enganche para puerta con marco de aluminio y los tornillos necesarios.

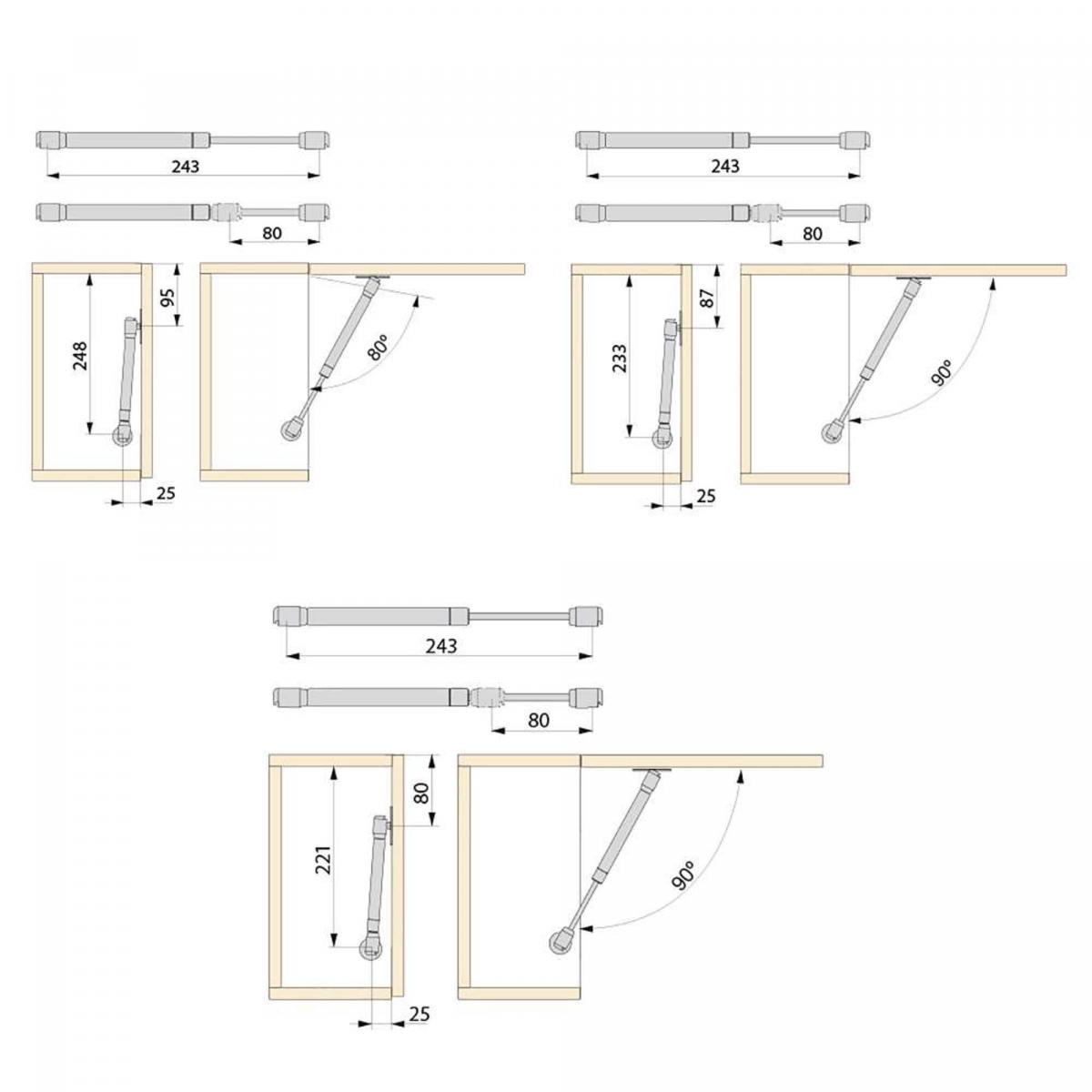

CÁLCULO DE COTAS PARA PUERTAS EMBUTIDAS:
Sumar E+1 para calcular A y X, siendo E el espesor del tablero.
• Para puertas de madera y de aluminio.
• Para módulo y puerta de 16 y 19 mm de espesor y bisagra recta de cazoleta con solape de 15 mm.
• Para solapes diferentes a 15 mm sumar al valor A+15-solape.
• Para puertas de anchura superior a 450 mm se aconseja el uso de 2 amortiguadores.
CÁLCULO DE LA FUERZA DEL AMORTIGUADOR:
F = Fuerza a soportar por el amortiguador en kg.
P = Peso de la puerta en kg.
B = Punto de anclaje del amortiguador en mm.
H = Altura de la puerta en mm.
F = (P x H x 0,6) / BCÁLCULO DEL PESO DE LA PUERTA:
P = Peso de la puerta en kg.
H = Altura de la puerta en cm.
A = Anchura de la puerta en cm.
e = Espesor de la puerta en cm.
d = Densidad del material.
Aglomerado: d = 0,72 kg/dm3.
DM: d = 0,75 kg/dm3.
Cristal: d = 2,54 kg/dm3.
P = (H x A x E x D) / 1000 - Pistón amortiguador para puertas elevables de madera o con marco de aluminio.

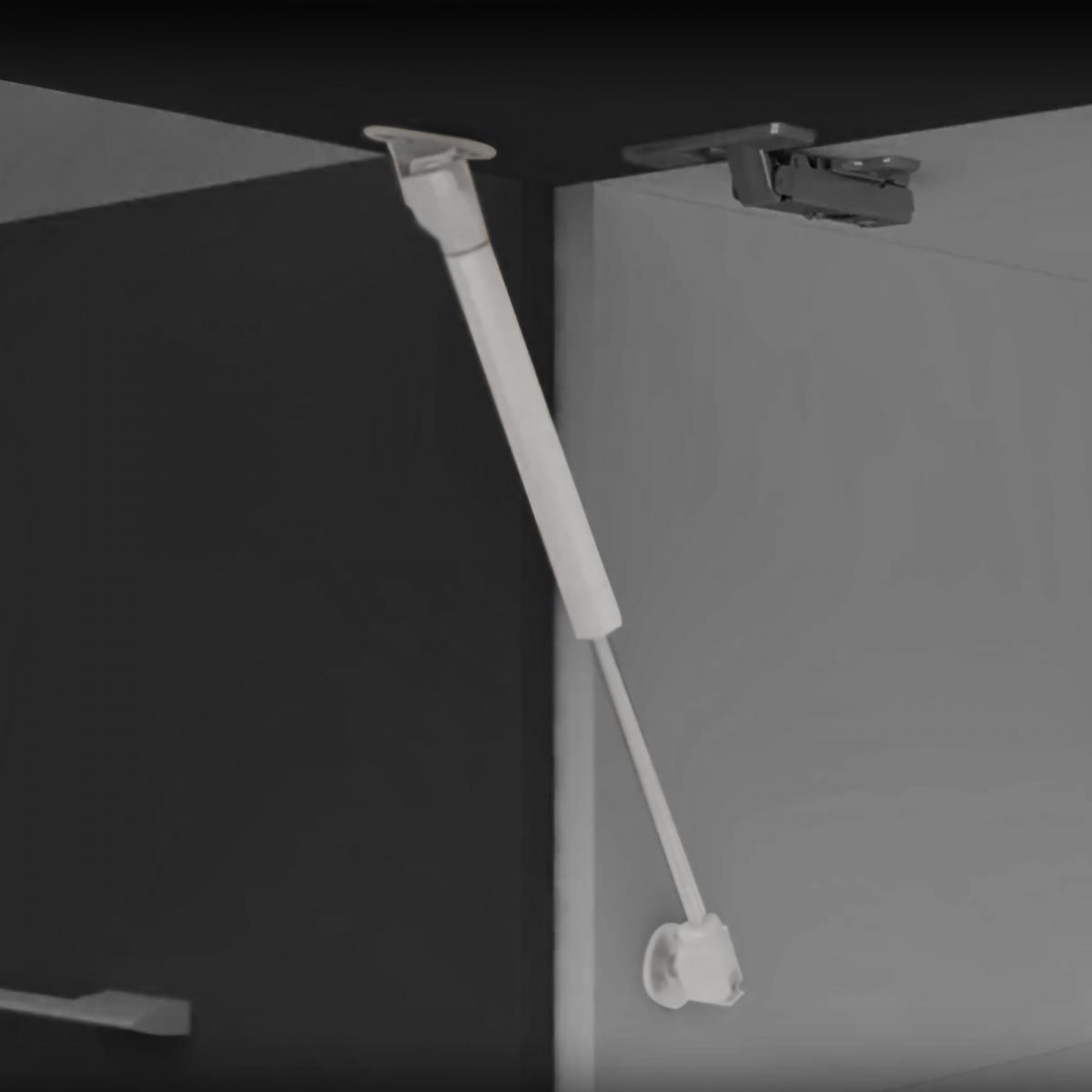

- Proporcionan una subida amortiguada de la puerta en muebles de cocina, hogar y baño.
- Fuerza del pistón de 8 kg.
- Carrera o recorrido del pistón 80 mm.
- Se puede montar indistintamente en el lado derecho o izquierdo del mueble.
- Embalado individualmente en bolsas con instrucciones de montaje.

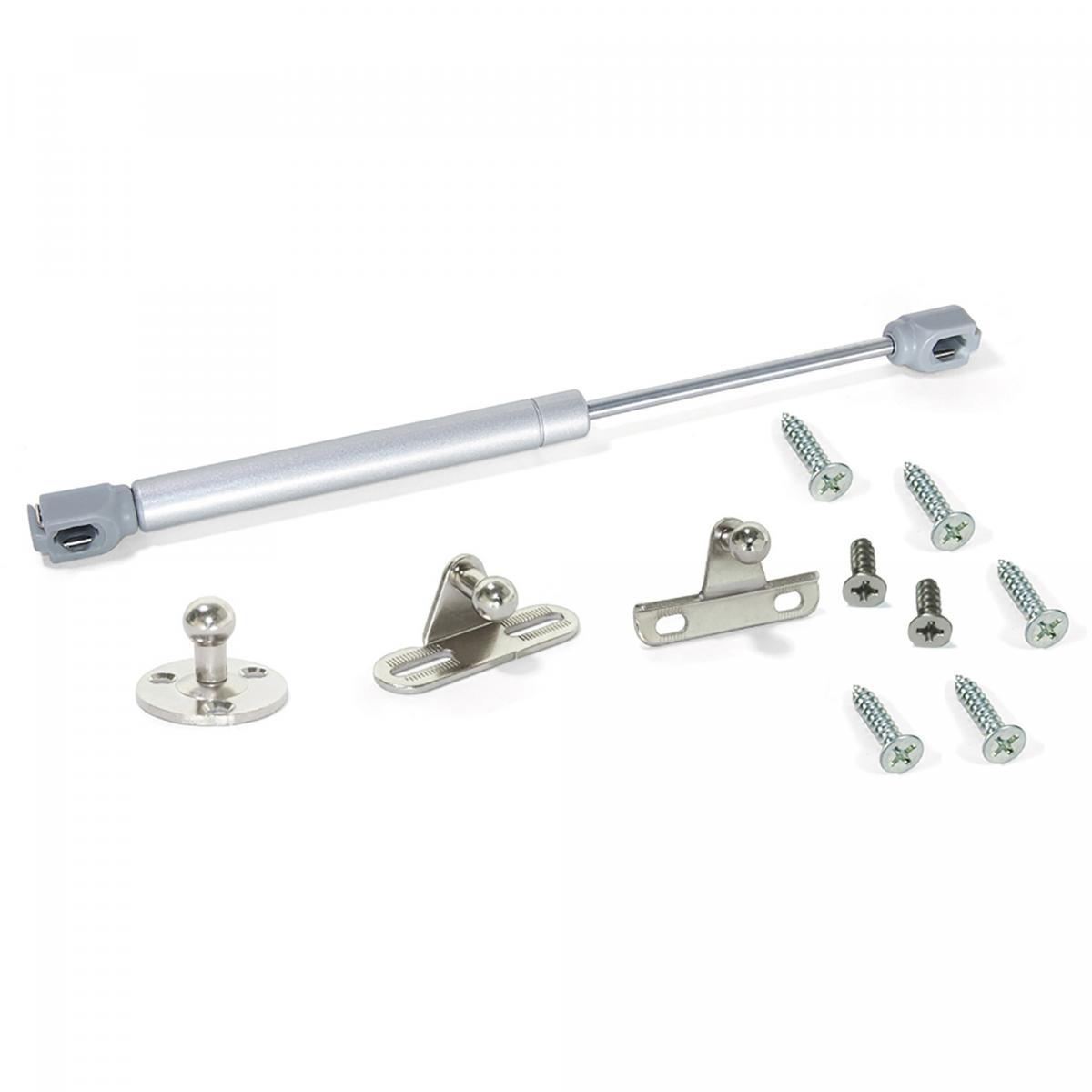

- Cada bolsa contiene 1 pistón, 1 enganche para costado, 1 enganche para puerta de madera, 1 enganche para puerta con marco de aluminio y los tornillos necesarios.
- Fabricado acero y plástico con acabado gris metalizado.
